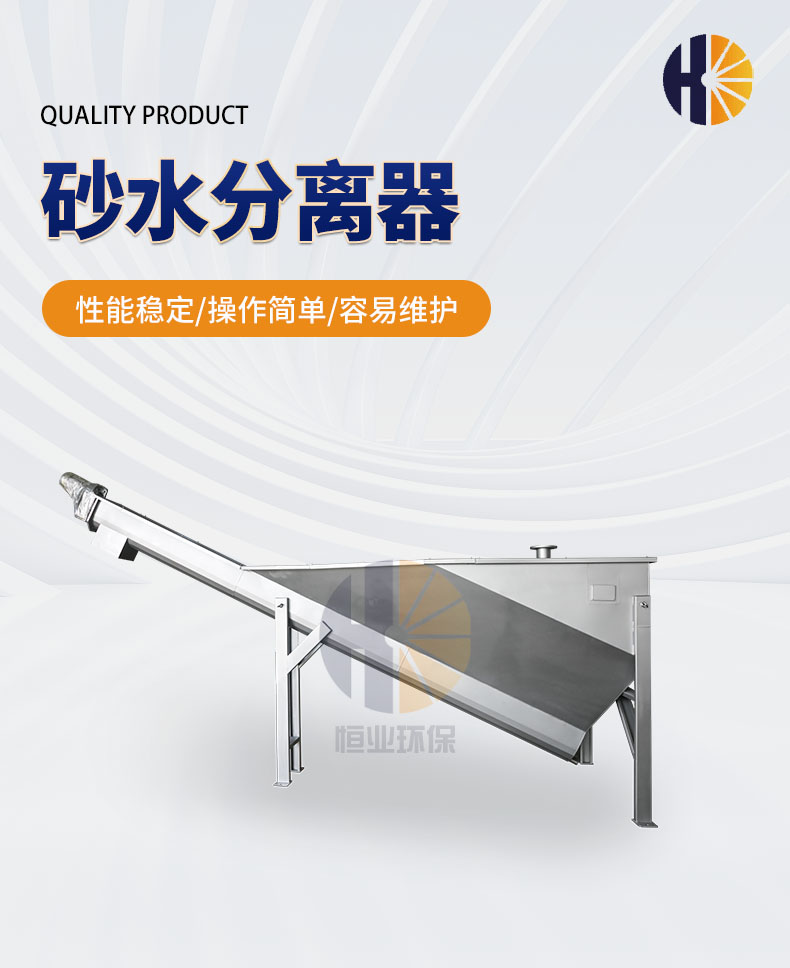

产品简介
砂水分离器适用于城镇污水处理厂沉砂池的沉砂处理，它主要与旋流沉砂池除砂机或桥式吸砂机配套使用，将排出的砂水混合液作进一步。
结构及工作原理
该设备采用无轴螺旋式，砂水混合液从分离器上部输入，砂砾在砂水分离槽内靠重力沉降，并利用无轴螺旋体的旋转，将砂砾沿25%的U型槽逐渐推至出口处，落入接料筒后外运，分离水则从分离槽溢流口排出，以改善操作环境和利于外运。
产品特点
驱动装置采用轴装式平行轴斜齿轮式减速机，结构紧凑，运行平稳安全；
粒径大于0.2mm的颗粒分离后的回收率可达96％；
u型槽内设有内衬，耐磨性能强、使用寿命长、更换简便；
整机为全封闭操作。环境条件较好，机架采用膨胀螺栓固定，无需预埋件。
螺旋式砂水分离器安装倾角在20°—30°之间，砂水混合液从进水管进入水箱，混合液中比重较大的颗粒（如砂粒）由于自重面下降沉积于螺旋槽底部，在螺旋的推动下，物料沿斜置的U型槽底部提升，离开液面后，继续上移一段距离，砂粒中的水份逐渐在螺旋槽中的间隙中流回水箱，砂粒也逐渐干化在出料口处，依靠自重落入其它输送装置。上清液则不断的从排水管中流出。达到砂水分离目的。
1.螺旋式砂水分离器由无轴螺旋、衬条、U 型槽、水箱、导流板、出水堰和驱动装置组成。
2.砂水混合物从分离器一端顶部输入水箱，混合液中重度较大的，如砂粒等将沉积于槽型底部，在螺旋推动下，砂粒沿斜置的槽底提出升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶，而与砂水分离后的水从溢流口排出并送往厂内进水池。

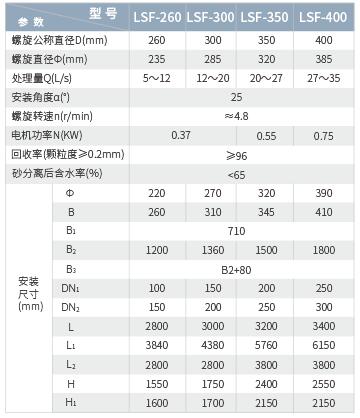

技术参数表

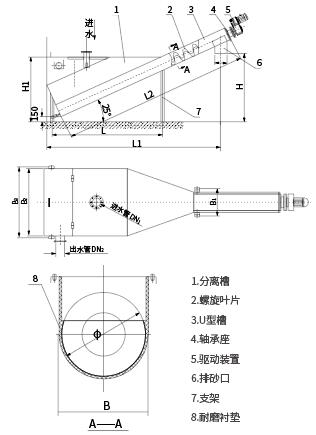

外形安装尺寸图
技术参数表
外形安装尺寸图
